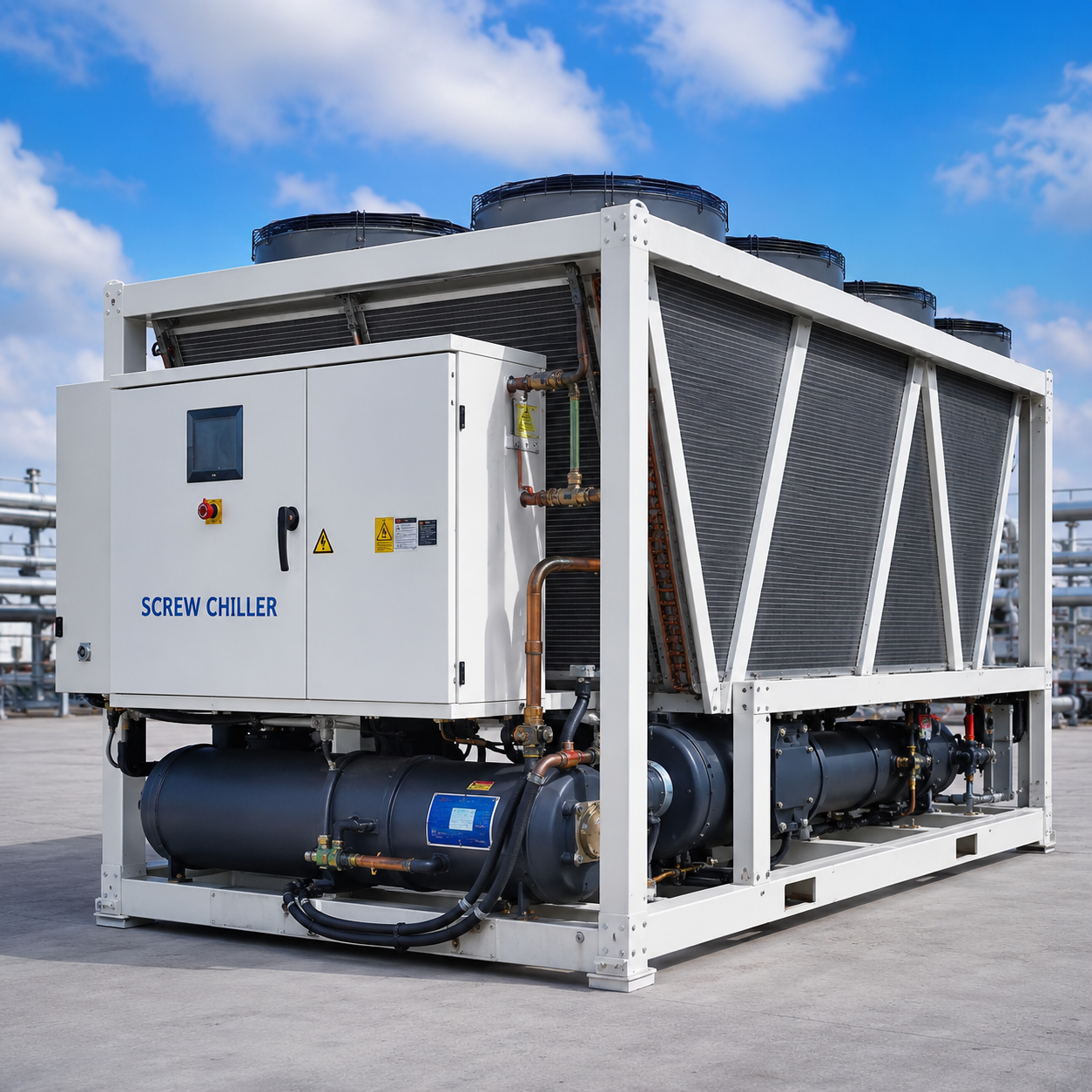

چیلر تراکمی چیست و چه کاربردهایی دارد ؟

چیلر تراکمی چیست؟

چیلر تراکمی (Compression Chiller) یکی از مهم‌ترین تجهیزات سرمایشی در صنعت تأسیسات مکانیکی است که وظیفه آن تولید آب سرد برای سیستم‌های تهویه مطبوع و فرآیندهای صنعتی است. این دستگاه با استفاده از سیکل تبرید تراکمی، گرمای آب را جذب کرده و آن را به محیط خارج منتقل می‌کند. آب سرد تولید شده نیز از طریق تجهیزات مختلفی مانند فن‌کوئل (Fan Coil)، هواساز (AHU) یا مبدل‌های حرارتی در ساختمان‌ها و کارخانه‌ها مورد استفاده قرار می‌گیرد.
امروزه تقریباً تمام ساختمان‌های بزرگ مانند برج‌های اداری، مجتمع‌های تجاری، هتل‌ها، بیمارستان‌ها، دانشگاه‌ها، کارخانه‌ها، صنایع غذایی، صنایع دارویی و حتی مراکز داده (Data Center) برای تأمین سرمایش از چیلرهای تراکمی استفاده می‌کنند. دلیل این محبوبیت، راندمان بالا، کنترل دقیق دما، تنوع ظرفیت و امکان استفاده در پروژه‌های کوچک و بزرگ است.
اگر بخواهیم چیلر تراکمی را به زبان ساده توضیح دهیم، می‌توان آن را یک یخچال صنعتی بسیار بزرگ دانست. همان‌طور که یخچال گرمای مواد غذایی را جذب کرده و به بیرون منتقل می‌کند، چیلر نیز گرمای آب را گرفته و آب را تا دمای مورد نیاز سیستم سرمایشی خنک می‌کند.

چیلر تراکمی چگونه کار می‌کند؟

عملکرد چیلر تراکمی بر پایه سیکل تبرید تراکمی بخار (Vapor Compression Cycle) است. در این سیکل، مبرد (Refrigerant) دائماً در یک مدار بسته گردش می‌کند و با تغییر فشار و دما، گرما را از آب گرفته و به محیط منتقل می‌کند.
این سیکل از چهار بخش اصلی تشکیل شده است:

۱. کمپرسور (Compressor)

کمپرسور مهم‌ترین قطعه چیلر است و به همین دلیل از آن به عنوان قلب چیلر یاد می‌شود. مبرد پس از خروج از اواپراتور به صورت گاز کم‌فشار وارد کمپرسور می‌شود. کمپرسور با فشرده کردن مبرد، فشار و دمای آن را افزایش داده و آن را به سمت کندانسور ارسال می‌کند.
کیفیت کمپرسور تأثیر مستقیمی بر راندمان، مصرف انرژی، میزان صدا و طول عمر چیلر دارد. به همین دلیل در چیلرهای حرفه‌ای معمولاً از کمپرسورهای برندهایی مانند Bitzer، Copeland، Hanbell، Danfoss و Frascold استفاده می‌شود.

۲. کندانسور (Condenser)

گاز داغ خروجی از کمپرسور وارد کندانسور می‌شود. در این قسمت که عمدتا از  لوله مسی تهیه می‌شود، گرمای مبرد به هوای محیط یا آب منتقل شده و مبرد از حالت گاز به مایع تبدیل می‌شود.
بر اساس نوع خنک‌کاری کندانسور، چیلرها به دو گروه تقسیم می‌شوند:
چیلر تراکمی هوا خنک
چیلر تراکمی آب خنک
این تفاوت یکی از مهم‌ترین عوامل در انتخاب چیلر مناسب برای هر پروژه است که در ادامه مقاله به طور کامل بررسی خواهیم کرد.

۳. شیر انبساط (Expansion Valve)

پس از خروج از کندانسور، مبرد به صورت مایع و با فشار بالا وارد شیر انبساط می‌شود. وظیفه این قطعه کاهش ناگهانی فشار مبرد است.
با کاهش فشار، دمای مبرد نیز کاهش یافته و آماده جذب گرما در اواپراتور می‌شود.

۴. اواپراتور (Evaporator)

در اواپراتور، مبرد سرد گرمای آب را جذب می‌کند و در نتیجه دمای آب کاهش می‌یابد. آب سرد تولید شده توسط پمپ به سمت فن‌کوئل‌ها، هواسازها یا تجهیزات صنعتی ارسال می‌شود.
در همین زمان، مبرد دوباره به حالت گاز تبدیل شده و مجدداً وارد کمپرسور می‌شود. این چرخه به صورت مداوم تکرار می‌شود.
اجزای اصلی چیلر تراکمی
علاوه بر چهار بخش اصلی سیکل تبرید، یک چیلر تراکمی از تجهیزات مهم دیگری نیز تشکیل شده است:

کمپرسور

ایجاد فشار و گردش مبرد در سیکل.

کندانسور

دفع گرمای جذب‌شده از سیستم:

اواپراتور

خنک کردن آب مورد نیاز سیستم.

شیر انبساط

کنترل فشار و دبی مبرد.

تابلو برق

کنترل عملکرد تجهیزات و حفاظت از دستگاه.

کنترل‌کننده هوشمند

مدیریت دمای آب، عملکرد کمپرسورها، کنترل فشار و نمایش خطاها.

پمپ آب

گردش آب سرد در مدار سرمایش.

سنسورها

اندازه‌گیری دما، فشار، دبی و حفاظت از دستگاه.

انواع چیلر تراکمی از نظر نوع کندانسور

یکی از رایج‌ترین دسته‌بندی‌های چیلر، بر اساس نوع کندانسور است.

چیلر تراکمی هوا خنک (Air Cooled Chiller)

در این مدل، گرمای مبرد توسط فن‌ها به هوای محیط منتقل می‌شود. این نوع چیلر نیازی به برج خنک‌کننده ندارد و به همین دلیل نصب آسان‌تری دارد.

مزایای چیلر هوا خنک

عدم نیاز به برج خنک‌کننده
مصرف آب تقریباً صفر
نصب ساده
هزینه نگهداری پایین
مناسب مناطق کم‌آب

معایب

مصرف برق بیشتر نسبت به مدل آب خنک
افت راندمان در دمای محیط بسیار بالا
صدای بیشتر به دلیل استفاده از فن‌های کندانسور
بهترین کاربردها
مجتمع‌های مسکونی
ساختمان‌های اداری
مراکز خرید
ویلاها
پروژه‌هایی با محدودیت مصرف آب

چیلر تراکمی آب خنک (Water Cooled Chiller)

در این مدل، گرمای مبرد توسط آب جذب شده و سپس از طریق برج خنک‌کننده به محیط منتقل می‌شود.
به دلیل راندمان بالاتر، این نوع چیلر معمولاً در پروژه‌های بزرگ استفاده می‌شود.

مزایای چیلر تراکمی آب خنک

راندمان بسیار بالا
مصرف برق کمتر
عملکرد بهتر در مناطق گرم
مناسب ظرفیت‌های بالا
طول عمر بیشتر تجهیزات

معایب

نیاز به برج خنک‌کننده
مصرف آب
هزینه نصب اولیه بیشتر
نیاز به نگهداری بیشتر
بهترین کاربردها
بیمارستان‌ها
هتل‌ها
کارخانه‌ها
برج‌های اداری
مجتمع‌های تجاری بزرگ
صنایع سنگین
تفاوت چیلر هوا خنک و آب خنک
ویژگی
چیلر هوا خنک
چیلر آب خنک
راندمان
خوب
بسیار بالا
مصرف برق
بیشتر
کمتر
مصرف آب
بسیار کم
بالا
هزینه نصب
کمتر
بیشتر
هزینه نگهداری
کمتر
بیشتر
نیاز به برج خنک‌کننده
ندارد
دارد
مناسب برای
ساختمان‌های متوسط
پروژه‌های بزرگ

چرا چیلر تراکمی محبوب‌ترین سیستم سرمایشی است؟

در سال‌های اخیر، استفاده از چیلرهای تراکمی رشد چشمگیری داشته است. مهم‌ترین دلایل این محبوبیت عبارت‌اند از:
راندمان انرژی بالا
قابلیت کنترل دقیق دمای آب
امکان استفاده در ظرفیت‌های مختلف
تنوع در نوع کمپرسور و کندانسور
طول عمر بالا
دسترسی مناسب به قطعات یدکی
قابلیت اتصال به سیستم مدیریت هوشمند ساختمان (BMS)
مناسب برای انواع کاربری‌های مسکونی، تجاری و صنعتی
