جدول سایز لوله مسی اسپلیت؛ راهنمای انتخاب لوله رفت و برگشت کولر گازی
انتخاب سایز لوله مسی اسپلیت یکی از مهمترین نکات در نصب و راهاندازی کولر گازی است. لولههای مسی وظیفه انتقال مبرد بین یونیت داخلی و یونیت خارجی را بر عهده دارند و انتخاب سایز نامناسب میتواند باعث افت راندمان، افزایش فشار روی کمپرسور، کاهش سرمایش و حتی ایجاد مشکل در عملکرد سیستم شود.
در این مقاله از رحمتی کاپر، جدول سایز لوله مسی اسپلیت را بررسی میکنیم و سایزهای متداول لوله رفت و برگشت کولرهای گازی را به همراه قطر لوله به میلیمتر توضیح میدهیم.

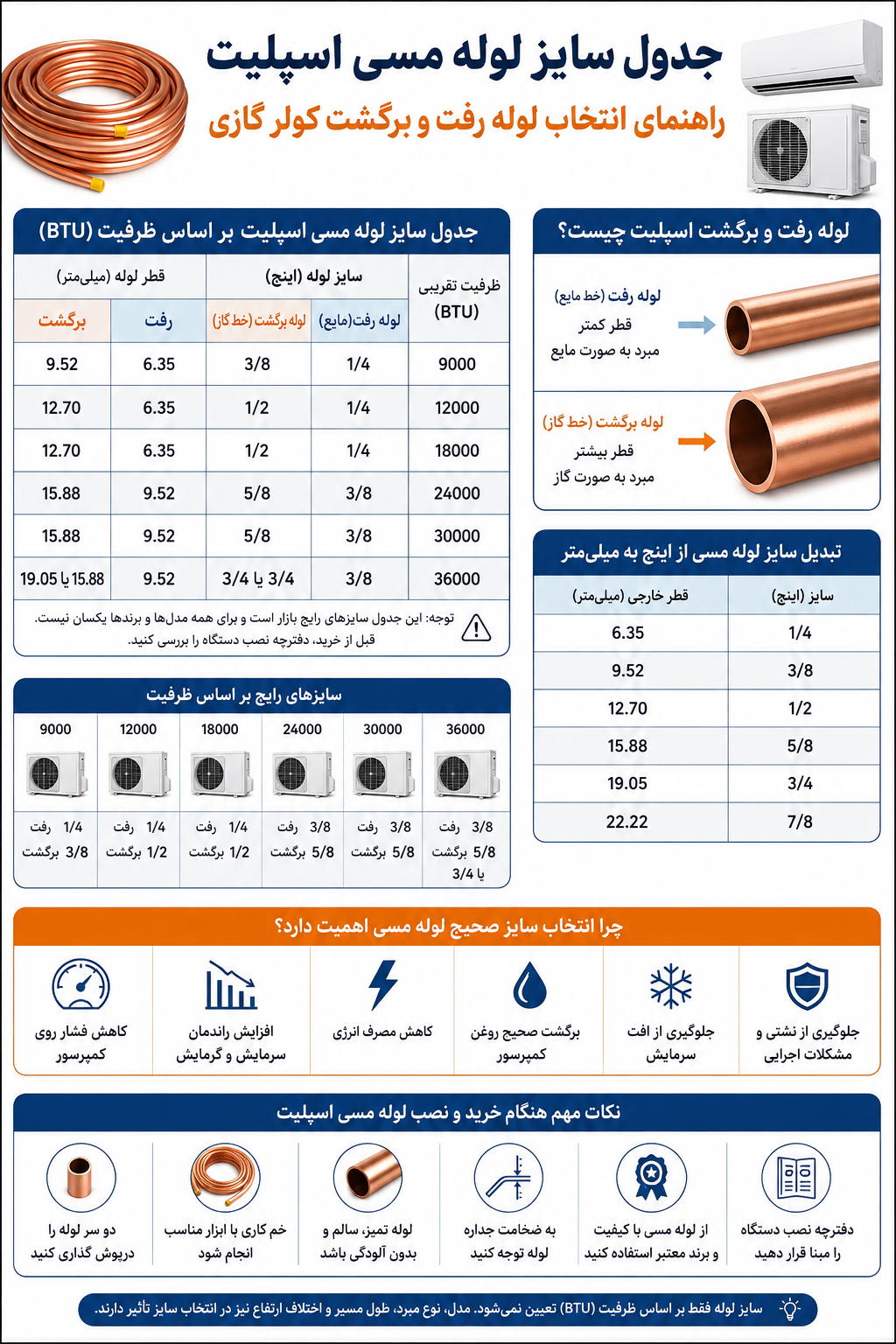

جدول سایز لوله مسی اسپلیت
سایز لولههای مسی کولر گازی معمولاً بر اساس قطر خارجی لوله و با واحد اینچ بیان میشود. سایزهای پرکاربرد شامل ۱/۴، ۳/۸، ۱/۲، ۵/۸ و ۳/۴ اینچ هستند.
جدول زیر سایزهای متداول را به صورت خلاصه نشان میدهد.
توجه: این جدول، سایزهای رایج بازار است و برای همه مدلها و برندها الزاماً یکسان نیست. قبل از خرید و اجرای لوله مسی، مشخصات درجشده در دفترچه نصب دستگاه و اطلاعات پلاک یونیت خارجی باید بررسی شود. منابع فنی مختلف نیز بر تفاوت سایزها میان مدلها و اهمیت طول مسیر تأکید کردهاند.
لوله مسی رفت و برگشت اسپلیت چیست؟
در سیستمهای اسپلیت معمولاً دو لوله مسی بین یونیت داخلی و خارجی قرار میگیرد.
۱. لوله رفت یا خط مایع
لوله رفت معمولاً قطر کمتری دارد و در بسیاری از سیستمهای اسپلیت با سایزهایی مانند ۱/۴ یا ۳/۸ اینچ استفاده میشود.
برای مثال، در بسیاری از کولرهای گازی ۹۰۰۰ و ۱۲۰۰۰، لوله ۱/۴ اینچ بهعنوان یکی از سایزهای رایج خط مایع مورد استفاده قرار میگیرد.
۲. لوله برگشت یا خط گاز
لوله برگشت معمولاً قطر بیشتری دارد و سایزهایی مانند ۳/۸، ۱/۲، ۵/۸ و ۳/۴ اینچ در سیستمهای مختلف دیده میشود.
برای نمونه، ترکیب ۱/۴ + ۱/۲ اینچ برای برخی اسپلیتهای ۱۲۰۰۰ و ۱۸۰۰۰ و ترکیب ۳/۸ + ۵/۸ اینچ برای بسیاری از مدلهای ۲۴۰۰۰ و ۳۰۰۰۰ رایج است.

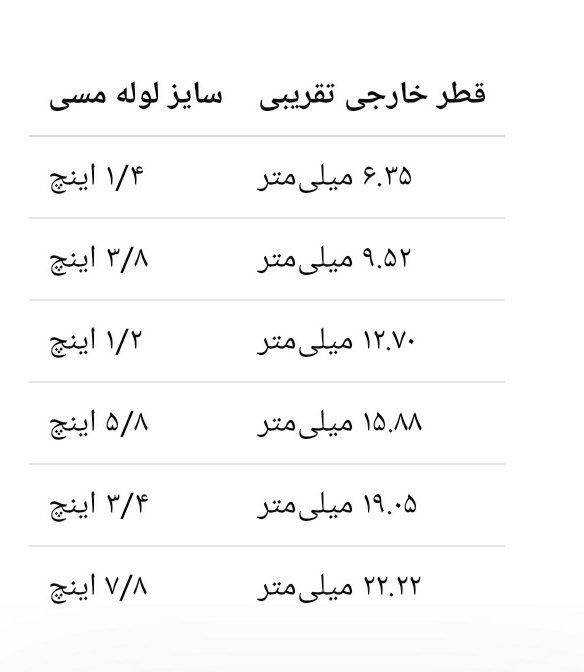

جدول تبدیل سایز لوله مسی اسپلیت از اینچ به میلیمتر
یکی از سوالات متداول هنگام خرید لوله مسی این است که سایزهای اینچی دقیقاً چه قطری دارند.
به همین دلیل، هنگام خرید بهتر است علاوه بر عبارتهایی مانند «لوله مسی ۱/۴»، قطر خارجی لوله را نیز بررسی کنید تا از انتخاب سایز صحیح مطمئن شوید. مشخصات فنی لاینستهای کولر گازی نیز همین تبدیل سایز را نشان میدهند.
سایز لوله مسی کولر گازی ۹۰۰۰
برای بسیاری از اسپلیتهای ۹۰۰۰، ترکیب ۱/۴ اینچ برای خط رفت و ۳/۸ اینچ برای خط برگشت رایج است.
با این حال، مدل دستگاه اهمیت زیادی دارد و بهتر است پیش از خرید، مشخصات سازنده بررسی شود.
سایز لوله مسی کولر گازی ۱۲۰۰۰
در بسیاری از مدلهای ۱۲۰۰۰، ترکیب ۱/۴ اینچ و ۱/۲ اینچ مورد استفاده قرار میگیرد.
قطر خارجی این دو لوله بهترتیب حدود ۶.۳۵ و ۱۲.۷۰ میلیمتر است.
سایز لوله مسی کولر گازی ۱۸۰۰۰
برای بسیاری از اسپلیتهای ۱۸۰۰۰ نیز ترکیب ۱/۴ اینچ برای لوله رفت و ۱/۲ اینچ برای لوله برگشت رایج است. البته بعضی مدلها ممکن است مشخصات متفاوتی داشته باشند و دفترچه دستگاه باید معیار نهایی باشد.
سایز لوله مسی کولر گازی ۲۴۰۰۰
یکی از متداولترین ترکیبها برای اسپلیت ۲۴۰۰۰، ۳/۸ اینچ برای خط رفت و ۵/۸ اینچ برای خط برگشت است.
این ترکیب در لاینستهای مخصوص سیستمهای ۲۴۰۰۰ و ۳۰۰۰۰ نیز بهطور گسترده دیده میشود.
سایز لوله مسی کولر گازی ۳۰۰۰۰
در بسیاری از دستگاههای ۳۰۰۰۰، سایز ۳/۸ اینچ برای لوله رفت و ۵/۸ اینچ برای لوله برگشت استفاده میشود.
با افزایش ظرفیت دستگاه، حجم مبرد عبوری و شرایط طراحی سیستم نیز تغییر میکند؛ بنابراین انتخاب سایز دقیق باید طبق مشخصات همان دستگاه انجام شود.
سایز لوله مسی کولر گازی ۳۶۰۰۰
برای دستگاههای ۳۶۰۰۰، ترکیب ۳/۸ + ۵/۸ اینچ در برخی سیستمها رایج است، اما بسته به طراحی دستگاه ممکن است سایز بزرگتری مانند ۳/۴ اینچ برای خط گاز مورد نیاز باشد. برخی منابع نیز برای مدلهای ۳۶۰۰۰ ترکیبهای متفاوتی گزارش کردهاند.
بنابراین برای دستگاه ۳۶۰۰۰، نمیتوان صرفاً بر اساس ظرفیت BTU یک سایز ثابت را برای تمام برندها تعیین کرد.
چرا انتخاب سایز صحیح لوله مسی اهمیت دارد؟
انتخاب سایز لوله مسی تنها یک موضوع ظاهری نیست. لوله باید بتواند مبرد را با شرایط مناسب بین یونیت داخلی و خارجی منتقل کند.
استفاده از سایز نامناسب میتواند مشکلاتی مانند موارد زیر ایجاد کند:
- کاهش راندمان سرمایش و گرمایش
- افت فشار در مسیر
- افزایش فشار کاری کمپرسور
- افزایش مصرف انرژی
- اختلال در برگشت روغن کمپرسور
- کاهش ظرفیت واقعی دستگاه
- احتمال نشتی یا مشکلات اجرایی در اتصالات
همچنین طول مسیر لولهکشی و اختلاف ارتفاع بین یونیتها اهمیت دارد؛ هرچه مسیر طولانیتر باشد، افت فشار و شرایط طراحی سیستم اهمیت بیشتری پیدا میکند.
آیا ضخامت لوله مسی هم اهمیت دارد؟
بله. هنگام خرید لوله مسی اسپلیت نباید فقط به سایز قطر توجه کرد. ضخامت جداره لوله نیز اهمیت زیادی دارد.
برای برخی سایزهای رایج کولر گازی، ضخامتهایی مانند ۰.۸ میلیمتر یا بیشتر در مشخصات محصولات دیده میشود؛ اما ضخامت مناسب به نوع سیستم، فشار کاری، مبرد و استاندارد سازنده بستگی دارد.
بنابراین هنگام خرید بهتر است این موارد را بررسی کنید:
- سایز لوله
- قطر خارجی
- ضخامت جداره
- جنس و کیفیت مس
- برند تولیدکننده
- کلاف یا شاخه بودن لوله
- سالم بودن سطح داخلی و خارجی لوله
نکات مهم هنگام خرید لوله مسی اسپلیت
لوله مسی مورد استفاده در کولر گازی باید تمیز، سالم و بدون لهشدگی باشد. وجود آلودگی، رطوبت یا گردوغبار در داخل لوله میتواند در عملکرد سیستم مشکل ایجاد کند.
همچنین بهتر است تا زمان نصب، دو سر لوله بسته یا درپوشگذاری شده باشد تا رطوبت و آلودگی وارد آن نشود. در اجرای لولهکشی نیز خمکاری باید با ابزار مناسب انجام شود تا لوله دچار لهشدگی یا کاهش سطح مقطع نشود.
آیا میتوان سایز لوله مسی را فقط بر اساس BTU انتخاب کرد؟
خیر.
BTU یکی از عوامل تعیینکننده است، اما تنها معیار انتخاب سایز نیست. مشخصات سازنده، نوع مبرد، طراحی سیکل، طول لولهکشی و اختلاف ارتفاع نیز باید در نظر گرفته شوند.
برای همین ممکن است دو دستگاه با ظرفیت مشابه، سایز لوله متفاوتی داشته باشند.
بهترین روش این است که ابتدا مدل دقیق کولر گازی مشخص شود و سپس طبق دفترچه نصب همان دستگاه، سایز لوله انتخاب شود.
جمعبندی
جدول سایز لوله مسی اسپلیت یک راهنمای سریع برای انتخاب اولیه لوله رفت و برگشت کولر گازی است. سایزهای ۱/۴، ۳/۸، ۱/۲، ۵/۸ و ۳/۴ اینچ از پرکاربردترین سایزها در سیستمهای اسپلیت هستند.
بهطور معمول، برای بسیاری از دستگاههای خانگی، ترکیبهای زیر در بازار رایج هستند:
- ۹۰۰۰: ۱/۴ + ۳/۸
- ۱۲۰۰۰: ۱/۴ + ۱/۲
- ۱۸۰۰۰: ۱/۴ + ۱/۲
- ۲۴۰۰۰: ۳/۸ + ۵/۸
- ۳۰۰۰۰: ۳/۸ + ۵/۸
- ۳۶۰۰۰: ۳/۸ + ۵/۸ یا ۳/۴
اما این اعداد نباید جایگزین دستورالعمل سازنده شوند. برای خرید لوله مسی مناسب، حتماً مدل دستگاه، نوع مبرد، طول مسیر و مشخصات فنی یونیت را بررسی کنید.
سوالات متداول
سایز لوله مسی اسپلیت ۲۴۰۰۰ چند است؟
در بسیاری از مدلهای ۲۴۰۰۰، لوله رفت ۳/۸ اینچ و لوله برگشت ۵/۸ اینچ است؛ اما برای اطمینان باید دفترچه همان دستگاه بررسی شود.
لوله مسی ۱/۴ چند میلیمتر است؟
قطر خارجی لوله مسی ۱/۴ اینچ حدود ۶.۳۵ میلیمتر است.
لوله مسی ۵/۸ چند میلیمتر است؟
قطر خارجی لوله مسی ۵/۸ اینچ حدود ۱۵.۸۸ میلیمتر است.
آیا سایز لوله کولر گازی در همه برندها یکسان است؟
خیر. سایز لوله میتواند بر اساس مدل، ظرفیت، نوع مبرد و طراحی دستگاه متفاوت باشد. بنابراین مشخصات فنی سازنده باید ملاک نهایی قرار گیرد.
برای خرید لوله مسی اسپلیت به چه مواردی توجه کنیم؟
علاوه بر سایز، قطر خارجی، ضخامت جداره، کیفیت مس، سلامت لوله و مناسب بودن آن برای فشار کاری سیستم را بررسی کنید.
