لوله مسی اسپلیت
(کولرگازی) چیست؟ راهنمای انتخاب سایز، ضخامت و کابل فرمان
لوله مسی اسپلیت یکی از مهمترین اجزای سیستمهای تهویه مطبوع و کولرهای گازی است که وظیفه انتقال مبرد بین یونیت داخلی و خارجی را بر عهده دارد. انتخاب اشتباه سایز لوله مسی، ضخامت نامناسب یا کابل فرمان غیراستاندارد میتواند باعث کاهش راندمان دستگاه، افزایش مصرف برق، افت سرمایش و حتی آسیب به کمپرسور شود.
به همین دلیل، هنگام نصب یا تعویض کولر گازی باید علاوه بر ظرفیت دستگاه، به سایز لوله مسی اسپلیت، ضخامت لوله و مشخصات کابل فرمان نیز توجه کرد.
در این مقاله بررسی میکنیم لوله مسی کولر گازی چیست، چه سایزهایی دارد، چگونه ضخامت مناسب آن را انتخاب کنیم و کابل فرمان اسپلیت چه کاربردی دارد.
لوله مسی اسپلیت چیست؟
لوله مسی اسپلیت، لولهای از جنس مس است که برای گردش و انتقال مبرد بین پنل داخلی و یونیت خارجی کولر گازی استفاده میشود. در سیستمهای اسپلیت معمولاً دو لوله مسی وجود دارد:
- لوله مسی رفت یا لوله مایع: قطر کمتری دارد و مبرد را به سمت یونیت داخلی منتقل میکند.
- لوله مسی برگشت یا لوله گاز: قطر بیشتری دارد و مبرد را از یونیت داخلی به کمپرسور و یونیت خارجی برمیگرداند.
این دو لوله معمولاً در کنار یکدیگر و همراه با کابل برق یا کابل فرمان، داخل یک مسیر به نام کیت لوله مسی یا Line Set نصب میشوند.
کیفیت لوله مسی اهمیت زیادی دارد؛ زیرا این لوله باید در برابر فشار مبرد، تغییرات دما و خوردگی مقاومت مناسبی داشته باشد و سطح داخلی آن نیز تا حد امکان تمیز و عاری از آلودگی باشد.
لوله مسی کولر گازی چه وظیفهای دارد؟
وظیفه اصلی لولههای مسی، ایجاد مسیر مناسب برای گردش مبرد در سیکل تبرید است. اگر این مسیر به شکل صحیح طراحی و اجرا نشود، عملکرد کولر گازی تحت تأثیر قرار میگیرد.
برخی از مشکلات ناشی از انتخاب یا نصب نامناسب لوله مسی عبارتاند از:
- کاهش قدرت سرمایش یا گرمایش
- افزایش مصرف برق
- افت فشار مبرد
- ایجاد صدا و لرزش
- کاهش عمر کمپرسور
- نشتی گاز مبرد
- یخزدگی لوله یا پنل داخلی
- کاهش راندمان کلی دستگاه
بنابراین، استفاده از لولهای با قطر و ضخامت مناسب باید یکی از اولویتهای نصب اسپلیت باشد.
سایز لوله مسی اسپلیت چگونه انتخاب میشود؟
سایز لوله مسی کولر گازی بر اساس مشخصات فنی دستگاه تعیین میشود و نمیتوان برای تمام اسپلیتها یک اندازه ثابت در نظر گرفت.
مهمترین عواملی که در انتخاب سایز لوله مسی مؤثر هستند عبارتاند از:
- ظرفیت کولر گازی
- مدل و برند دستگاه
- نوع مبرد
- طول مسیر بین پنل داخلی و خارجی
- اختلاف ارتفاع یونیت داخلی و خارجی
- دستورالعمل شرکت سازنده
برای مثال، سایز لوله مسی یک کولر گازی با ظرفیت ۹۰۰۰ یا ۱۲۰۰۰ BTU الزاماً با یک دستگاه ۲۴۰۰۰ یا ۳۰۰۰۰ BTU یکسان نیست.
بنابراین بهترین روش این است که قبل از خرید لوله، مشخصات درجشده در دفترچه یا پلاک فنی دستگاه بررسی شود.
جدول سایزهای رایج لوله مسی اسپلیت

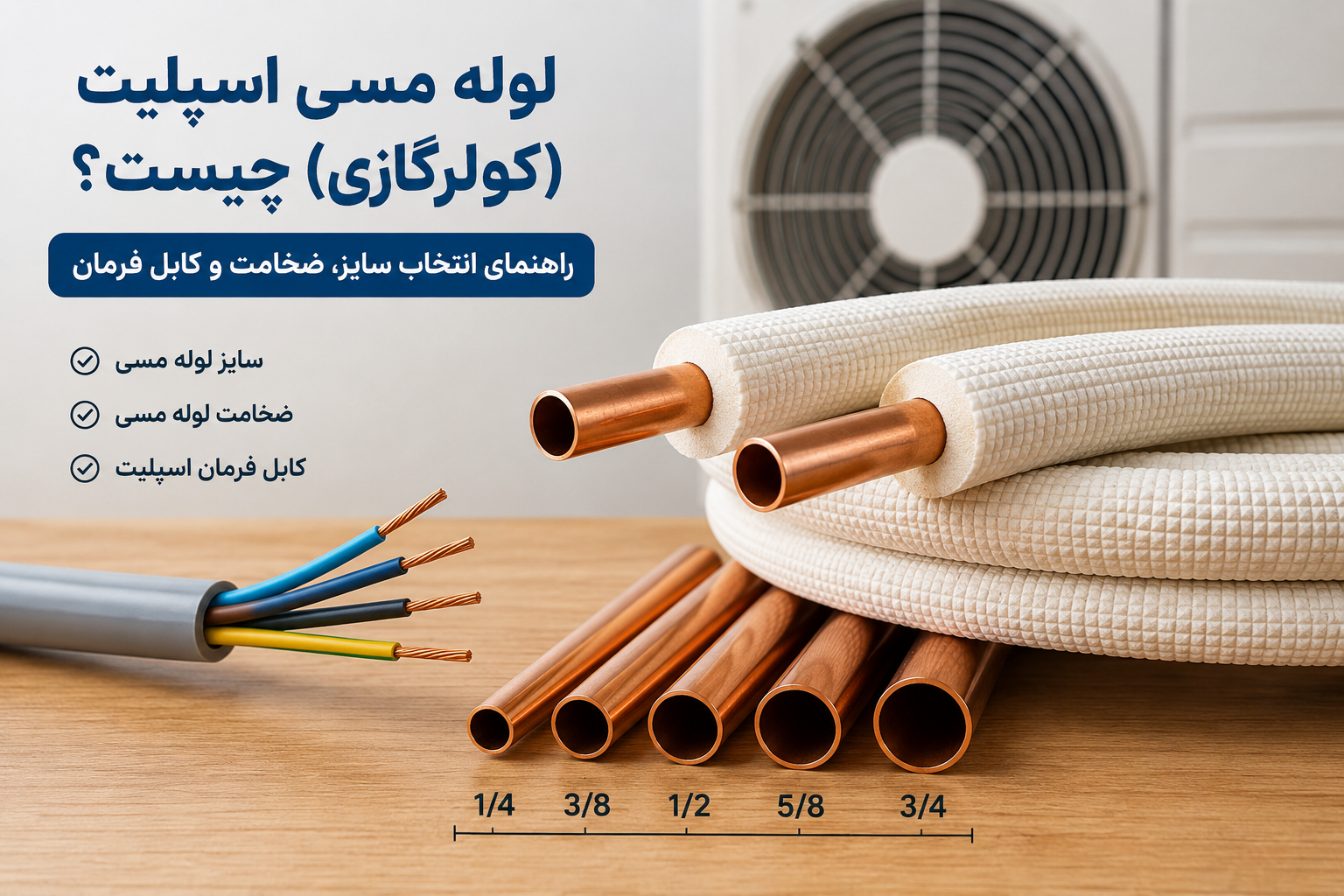

سایز لولهها معمولاً با قطر خارجی بیان میشود. برخی از اندازههای رایج عبارتاند از:
| سایز اسمی | قطر خارجی تقریبی |
|---|---|
| ۱/۴ اینچ | ۶.۳۵ میلیمتر |
| ۳/۸ اینچ | ۹.۵۲ میلیمتر |
| ۱/۲ اینچ | ۱۲.۷ میلیمتر |
| ۵/۸ اینچ | ۱۵.۸۸ میلیمتر |
| ۳/۴ اینچ | ۱۹.۰۵ میلیمتر |
توجه داشته باشید که این جدول صرفاً برای شناخت سایزهای متداول است و انتخاب نهایی باید بر اساس مشخصات فنی همان مدل کولر گازی انجام شود.
سایز لوله مسی اسپلیت 12000 چیست؟
در بسیاری از مدلهای اسپلیت ۱۲۰۰۰ BTU، ترکیبهایی مانند ۱/۴ و ۳/۸ اینچ رایج است؛ اما این اندازه در همه برندها و مدلها یکسان نیست.
بنابراین اگر قصد خرید لوله مسی برای کولر گازی ۱۲۰۰۰ را دارید، بهتر است ابتدا مشخصات مدل دقیق دستگاه را بررسی کنید.
سایز لوله مسی اسپلیت 18000 چیست؟
برای بسیاری از کولرهای گازی ۱۸۰۰۰ BTU، سایزهایی مانند ۱/۴ و ۱/۲ اینچ مورد استفاده قرار میگیرند. با این حال، این موضوع به مدل، کمپرسور، مبرد و طراحی کارخانه سازنده بستگی دارد.
استفاده از سایز اشتباه به امید اینکه «تقریباً مناسب» باشد، میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
سایز لوله مسی اسپلیت 24000 چیست؟
در برخی دستگاههای ۲۴۰۰۰ BTU، ترکیب ۱/۴ و ۵/۸ اینچ رایج است. اما برای انتخاب دقیق باید به دفترچه فنی دستگاه مراجعه کرد.
بهخصوص در مدلهای اینورتر و دستگاههایی با طراحی خاص، ممکن است سایز لوله با مدلهای معمولی متفاوت باشد.
ضخامت لوله مسی اسپلیت چقدر باید باشد؟
ضخامت لوله مسی یکی دیگر از عوامل مهم در انتخاب لوله مناسب است. لولهای که برای کولر گازی استفاده میشود باید توانایی تحمل فشار کاری و شرایط دمایی سیستم را داشته باشد.
ضخامت مناسب به عوامل مختلفی مانند:
- فشار کاری سیستم
- نوع مبرد
- قطر لوله
- طراحی دستگاه
- استاندارد تولید لوله
- کاربرد لوله
وابسته است.
در بازار ممکن است لولههای مسی با ضخامتهای متفاوت عرضه شوند؛ بنابراین صرفاً توجه به قطر خارجی کافی نیست و باید ضخامت واقعی و استاندارد لوله نیز بررسی شود.
آیا ضخامت لوله مسی روی عملکرد کولر گازی تأثیر دارد؟
بله. ضخامت لوله در درجه اول روی استحکام، تحمل فشار و قابلیت اطمینان مسیر مبرد تأثیر دارد.
لوله بیش از حد نازک ممکن است در برابر خمکاری، فشار و آسیبهای مکانیکی حساستر باشد. از طرف دیگر، انتخاب لولهای با مشخصات نامتناسب نیز میتواند هزینه و وزن سیستم را افزایش دهد.
به همین دلیل، بهتر است ضخامت لوله مطابق مشخصات فنی سازنده و استاندارد مورد استفاده انتخاب شود.
کابل فرمان اسپلیت چیست؟
کابل فرمان، سیم یا کابلی است که برای برقراری ارتباط الکتریکی و ارسال فرمان بین یونیت داخلی و خارجی کولر گازی استفاده میشود.
در بسیاری از سیستمهای اسپلیت، ارتباط میان دو یونیت از طریق یک کابل چند رشته برقرار میشود. بسته به نوع و مدل دستگاه، تعداد رشتهها و سطح مقطع مورد نیاز میتواند متفاوت باشد.
بنابراین نمیتوان برای تمام کولرهای گازی یک کابل فرمان یکسان پیشنهاد کرد.
کابل فرمان کولر گازی چند رشته است؟
تعداد رشتههای کابل فرمان به طراحی دستگاه بستگی دارد. در بازار، کابلهای چند رشته با تعداد رشته و سطح مقطع متفاوت برای سیستمهای تهویه مطبوع استفاده میشوند.
برای انتخاب کابل مناسب باید موارد زیر بررسی شود:
- نقشه سیمکشی دستگاه
- تعداد ترمینالهای یونیت داخلی و خارجی
- ظرفیت کولر گازی
- طول مسیر کابل
- جریان مصرفی
- دستورالعمل شرکت سازنده
ملاک اصلی، نقشه سیمکشی همان دستگاه است، نه صرفاً ظرفیت اسمی کولر.
تفاوت کابل فرمان با کابل برق اسپلیت
کابل برق و کابل فرمان وظایف یکسانی ندارند.
کابل برق وظیفه تأمین انرژی الکتریکی دستگاه را بر عهده دارد، در حالی که کابل فرمان برای انتقال سیگنالها، ارتباط بین یونیتها یا اجرای فرمانهای کنترلی استفاده میشود.
در برخی مدلها ممکن است ساختار سیمکشی به گونهای باشد که تغذیه و ارتباط بین دو یونیت در یک کابل چند رشته انجام شود؛ در مدلهای دیگر، مسیر برق و فرمان جداگانه طراحی شده است.
بنابراین هنگام نصب باید نقشه سیمکشی کارخانه سازنده بهطور دقیق رعایت شود.
هنگام خرید لوله مسی اسپلیت به چه نکاتی توجه کنیم؟
برای خرید لوله مسی مناسب، تنها ارزانترین گزینه را انتخاب نکنید. کیفیت لوله مستقیماً با قابلیت اطمینان سیستم تبرید ارتباط دارد.
مهمترین نکات عبارتاند از:
۱. سایز صحیح
قطر لوله باید دقیقاً مطابق مشخصات کولر گازی انتخاب شود.
۲. ضخامت مناسب
ضخامت باید با فشار کاری و مشخصات فنی سیستم سازگار باشد.
۳. کیفیت و خلوص مس
لولههای مسی با کیفیت مناسب، شکلپذیری و قابلیت نصب بهتری دارند و برای استفاده در سیستمهای تبرید قابل اعتمادتر هستند.
۴. تمیزی داخل لوله
وجود گردوغبار، رطوبت یا آلودگی داخل لوله میتواند برای سیکل تبرید مشکلساز شود. لوله مناسب باید به شکل اصولی بستهبندی و نگهداری شده باشد.
۵. قابلیت خمکاری
- لوله باید در هنگام نصب بدون ترک، لهشدگی یا شکستگی خم شود.
۶. عایقکاری مناسب
لولههای مورد استفاده در مسیر اسپلیت معمولاً نیاز به عایقکاری دارند تا تبادل حرارتی ناخواسته کاهش پیدا کند و از ایجاد تعریق روی سطح لوله جلوگیری شود.
طول لوله مسی اسپلیت چقدر باید باشد؟
طول لوله مسی فقط به فاصله ظاهری بین یونیت داخلی و خارجی محدود نمیشود. مسیر واقعی نصب، تعداد خمها و اختلاف ارتفاع نیز اهمیت دارد.
هر دستگاه دارای محدودیت مشخصی برای:
- حداکثر طول لولهکشی
- حداکثر اختلاف ارتفاع
- طول استاندارد لوله
- مقدار شارژ اضافی مبرد
است.
اگر مسیر لولهکشی بیش از مقدار استاندارد باشد، ممکن است نیاز به محاسبه و تنظیم مقدار مبرد وجود داشته باشد. بنابراین در مسیرهای طولانی، حتماً دستورالعمل سازنده بررسی شود.
چرا استفاده از لوله مسی نامناسب خطرناک است؟
یکی از اشتباهات رایج در نصب کولر گازی، استفاده از لولهای با سایز متفاوت از مقدار توصیهشده توسط سازنده است.
این کار میتواند باعث تغییر شرایط جریان مبرد و عملکرد نامناسب سیکل شود. همچنین لولههای بیکیفیت یا آسیبدیده ممکن است در محل اتصالات دچار نشتی شوند.
در نتیجه، انتخاب لوله مسی مناسب فقط یک مسئله مربوط به نصب نیست؛ بلکه مستقیماً با راندمان، دوام و عملکرد کولر گازی ارتباط دارد.
نکات مهم نصب لوله مسی اسپلیت
برای نصب اصولی لوله مسی، موارد زیر اهمیت زیادی دارند:
- لوله نباید هنگام خمکاری له یا تا شود.
- انتهای لوله تا زمان اتصال باید بسته بماند تا رطوبت و گردوغبار وارد آن نشود.
- عملیات اتصال و فلرینگ باید با ابزار مناسب انجام شود.
- اتصالات باید به شکل صحیح آببندی شوند.
- مسیر لوله باید به شکل مناسب عایقکاری شود.
- پس از اجرای لولهکشی، تست نشتی باید انجام شود.
- وکیوم کردن سیستم قبل از راهاندازی، طبق دستورالعمل سازنده انجام شود.
- کابل فرمان باید مطابق نقشه سیمکشی دستگاه نصب شود.
جمعبندی
لوله مسی اسپلیت مسیر اصلی گردش مبرد بین یونیت داخلی و خارجی کولر گازی است و انتخاب صحیح آن نقش مهمی در عملکرد سیستم دارد. برای انتخاب لوله مناسب باید به سایز، ضخامت، کیفیت مس، طول مسیر و اختلاف ارتفاع توجه کرد.
همچنین کابل فرمان باید بر اساس نقشه سیمکشی و مشخصات فنی همان مدل انتخاب شود؛ زیرا تعداد رشتهها و سطح مقطع کابل در دستگاههای مختلف میتواند متفاوت باشد.
در نهایت، برای خرید لوله مسی کولر گازی، بهترین رویکرد این است که ابتدا مدل دقیق دستگاه و مشخصات فنی آن را مشخص کنید و سپس بر اساس دستورالعمل سازنده، سایز و ضخامت لوله مسی و مشخصات کابل فرمان را انتخاب کنید. این کار از بسیاری از مشکلاتی مانند افت راندمان، نشتی مبرد و آسیب به سیستم جلوگیری خواهد کرد.
سوالات متداول
آیا میتوان برای همه کولرهای گازی از یک سایز لوله مسی استفاده کرد؟
خیر. سایز لوله به مدل، ظرفیت، نوع مبرد و طراحی دستگاه بستگی دارد و باید طبق مشخصات فنی سازنده انتخاب شود.
آیا لوله مسی ضخیمتر همیشه بهتر است؟
خیر. مهم، انتخاب لولهای با مشخصات استاندارد و متناسب با فشار کاری و طراحی سیستم است، نه صرفاً استفاده از ضخیمترین لوله موجود.
کابل فرمان اسپلیت را چگونه انتخاب کنیم؟
ابتدا نقشه سیمکشی و دفترچه فنی دستگاه را بررسی کنید. تعداد رشته و سطح مقطع کابل باید مطابق مشخصات اعلامشده توسط سازنده باشد.
آیا طول لوله مسی روی عملکرد کولر گازی تأثیر دارد؟
بله. طول و اختلاف ارتفاع مسیر میتواند روی شرایط کار سیستم اثر بگذارد و در مسیرهای طولانی ممکن است نیاز به رعایت الزامات خاص سازنده و تنظیم مقدار مبرد وجود داشته باشد.
برای خرید لوله مسی اسپلیت چه اطلاعاتی لازم است؟
بهتر است حداقل برند، مدل، ظرفیت کولر گازی و نوع دستگاه مشخص باشد. با این اطلاعات میتوان سایز مناسب لوله و مشخصات کابل را دقیقتر تعیین کرد.
