انواع اتصالات جوشی لوله‌های مسی و کاربرد آن‌ها

لوله‌های مسی از جمله پرکاربردترین و باکیفیت‌ترین لوله‌ها در صنعت تأسیسات، سرمایش و گرمایش هستند.
این لوله‌ها به دلیل رسانایی حرارتی بالا، مقاومت در برابر خوردگی و طول عمر زیاد، گزینه‌ای ایده‌آل برای سیستم‌های آب‌رسانی، تهویه مطبوع و برودتی محسوب می‌شوند.

در اصفهان، فروشگاه لوله مسی رحمتی یکی از معتبرترین مراکز عرضه و فروش انواع لوله و اتصالات مسی است که محصولات خود را به سراسر کشور ارائه می‌دهد.
یکی از مهم‌ترین بخش‌های کار با لوله‌های مسی، انتخاب و اجرای درست اتصالات جوشی است. این اتصالات به لوله‌ها اجازه می‌دهند تا مسیر جریان، اندازه یا جهت تغییر کند و شبکه‌ای مقاوم و بدون نشتی ساخته شود.

در ادامه، با تمام انواع اتصالات جوشی لوله‌های مسی آشنا می‌شویم و کاربرد هرکدام را بررسی می‌کنیم.

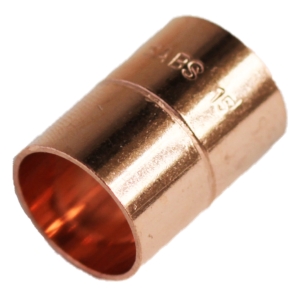

1. بوشن (Coupling)

بوشن یکی از ساده‌ترین و پرکاربردترین اتصالات در لوله‌کشی مسی است.
این قطعه برای اتصال دو لوله مسی هم‌قطر به کار می‌رود.
لوله‌ها در دو سر بوشن قرار گرفته و با لحیم سخت یا نرم جوش داده می‌شوند تا آب‌بندی کامل حاصل شود.
کاربرد اصلی بوشن در افزایش طول مسیر لوله‌کشی و ترمیم بخش‌های بریده‌شده‌ی لوله است.

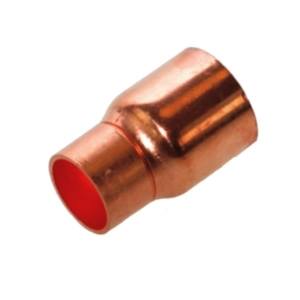

2. بوشن تبدیلی (Reducer Coupling)

زمانی که نیاز باشد دو لوله با قطر متفاوت به یکدیگر متصل شوند، از بوشن تبدیلی استفاده می‌شود.
این قطعه دو سر با اندازه‌ی متفاوت دارد تا امکان تغییر قطر لوله را فراهم کند.
در سیستم‌هایی که فشار یا دبی جریان تغییر می‌کند، این نوع اتصال بسیار کاربردی است.

3. زانویی (Elbow)

زانویی برای تغییر جهت جریان لوله مسی مورد استفاده قرار می‌گیرد.
رایج‌ترین زانوها در زاویه‌های ۴۵ و ۹۰ درجه تولید می‌شوند.
این قطعه باعث می‌شود لوله‌ها در فضاهای محدود و در مسیرهای پیچیده به راحتی نصب شوند.
جوشکاری آن معمولاً با لحیم سخت انجام می‌شود تا استحکام کافی داشته باشد.

4. سه‌راهی (Tee)

سه‌راهی یکی از اتصالات مهم برای انشعاب‌گیری از خط اصلی است.
این قطعه دارای سه خروجی بوده و در دو نوع مساوی (قطر تمام شاخه‌ها یکسان) و تبدیلی (شاخه فرعی کوچکتر) تولید می‌شود.
سه‌راهی‌ها معمولاً در سیستم‌های آب‌رسانی و برودتی به‌کار می‌روند تا مسیر جریان به چند شاخه تقسیم شود.

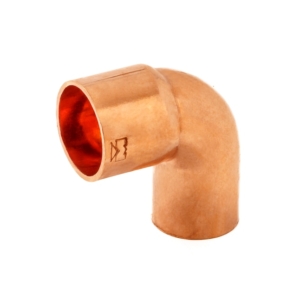

5. زانو تبدیلی (Reducing Elbow)

زانو تبدیلی عملکردی مشابه زانویی دارد با این تفاوت که قطر دو سر آن متفاوت است.
از این قطعه زمانی استفاده می‌شود که بخواهیم هم‌زمان با تغییر مسیر لوله، قطر آن را نیز کاهش یا افزایش دهیم.

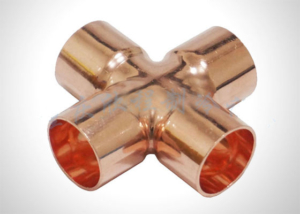

6. چهارراهی (Cross)

چهارراهی برای تقسیم جریان در چند مسیر یا ترکیب چند خط لوله استفاده می‌شود.
این قطعه دارای چهار خروجی است و در نقاطی که نیاز به توزیع یا جمع جریان داریم کاربرد دارد.
به‌دلیل تعداد زیاد محل اتصال، در جوشکاری آن باید دقت زیادی شود تا هیچ نشتی وجود نداشته باشد.

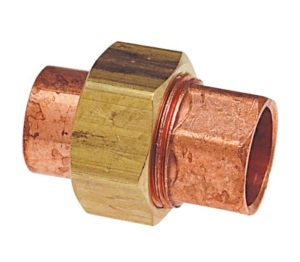

7. مهره‌ماسوره جوشی (Union)

مهره‌ماسوره جوشی از سه بخش تشکیل شده است: دو سر جوشی و یک قسمت رزوه‌ای در وسط.
این اتصال به شما اجازه می‌دهد خط لوله را بدون برش باز یا بسته کنید.
در تعمیرات و نگهداری سیستم‌ها، مهره‌ماسوره جوشی بسیار مفید است.

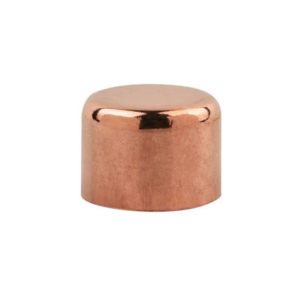

8. کپ (Cap)

کپ یا درپوش برای بستن انتهای لوله مسی به کار می‌رود.
این قطعه در مواقعی که مسیر باید موقتاً یا دائم مسدود شود، مورد استفاده قرار می‌گیرد.
در سیستم‌های برودتی و تأسیساتی برای تست فشار یا پایان مسیر کاربرد زیادی دارد.

9. اتصال یو (U-Bend)

اتصال یو یا U Bend قطعه‌ای خمیده به شکل حرف U انگلیسی است.
از این اتصال برای تغییر مسیر ۱۸۰ درجه‌ای لوله مسی استفاده می‌شود.
در ساخت کندانسور، اواپراتور و سیستم‌های برودتی نقش مهمی دارد زیرا باعث بازگشت جریان در مسیر بسته می‌شود.
جوشکاری آن معمولاً با لحیم سخت انجام می‌شود تا تحمل فشار و دما بالا را داشته باشد.

نوع جوش در اتصالات مسی

دو نوع لحیم‌کاری برای لوله‌های مسی وجود دارد: لحیم نرم (Soldering) و لحیم سخت (Brazing).

لحیم نرم در دمای زیر 450 درجه سانتی‌گراد انجام می‌شود و معمولاً از آلیاژ قلع–سرب یا قلع–نقره استفاده می‌شود.
این روش برای سیستم‌های آب سرد و لوله‌کشی خانگی مناسب است.

لحیم سخت در دمای بالای 450 درجه انجام می‌شود و از فیلرهایی مثل فسفر–مس یا فسفر–نقره استفاده می‌گردد.
این نوع جوش برای سیستم‌های فشار بالا، گاز و برودتی به کار می‌رود.

در هر دو روش، تمیزکاری سطح، استفاده از فلاکس مناسب و حرارت یکنواخت بسیار اهمیت دارد.

نتیجه‌گیری

اتصالات جوشی لوله مسی یکی از کلیدی‌ترین اجزای هر سیستم تأسیساتی و برودتی هستند.
انتخاب صحیح نوع اتصال، اجرای دقیق لحیم‌کاری و استفاده از مواد باکیفیت نقش زیادی در افزایش طول عمر و کارایی سیستم دارند.

بهتر است برای خرید لوله‌ها و اتصالات استاندارد، از مراکز معتبر و شناخته‌شده مانند فروشگاه لوله مسی رحمتی خرید کنید.
این فروشگاه با ارائه‌ی انواع لوله مسی و اتصالات مرتبط، نیاز پروژه‌های صنعتی و ساختمانی را در سراسر کشور به‌ویژه در اصفهان برطرف می‌کند.

استفاده از محصولات باکیفیت و اجرای صحیح اتصالات، تضمین‌کننده‌ی عملکرد پایدار، کاهش نشتی و افزایش بهره‌وری در سیستم‌های برودتی و حرارتی خواهد بود.
